一、概述
計算機等新技術進入流量二次表后，使儀表的準確度大幅度提高，功能大大增強，同時也使儀表的內部變得更加復雜。其實儀表的硬件和軟件趨于復雜，同儀表使用者關系并不密切，儀表工程師和儀表維修人員不一定要搞清楚儀表硬件的來龍去脈和控制儀表運行的固化在EPROM內的具體程序，但是需要熟悉儀表外部特性，掌握其輸出與各輸入變量之間的關系，了解儀表各項功能。
本章僅以多種型號中的流量演算器為例，又由于流體的種類眾多，也僅以最常見的幾種流體為例進行討論。目的是介紹一種分析與研究的方法，更多尚未討論到的內容，請讀者自己分析。
二、流量演算器面板顯示數據之間的關系
流量測量方法的多樣性和影響流量測量精確度的多種因素，使得流量演算器較復雜，因?yàn)榱髁垦菟闫髂軐τ绊憸y量精確度的多種因素進行補償，如流體的溫度壓力補償；氣體壓縮系數補償，濕度補償；對流量傳感器流量系數的非線性進行補償；對差壓式流量計中的可膨脹性系數進行補償；還能對濕氣體的干部分進行計算，對天然氣的有關變量進行計算等。多種多樣的流量測量方法，不同類型的流體和流量傳感器，變送器，其輸入輸出表達式也不相同。流量演算器面板能夠顯示的主數據和副數據，不僅包括幾個輸入的自變量和最終運算結果，而且有主要的運算中間結果，在調試和維修時，如果懷疑最終運算結果不正常，則可逐一檢查各有關中間結果和自變量。然后結合自己的經驗對照相應的關系式進行分析和判斷，查找問題所在。

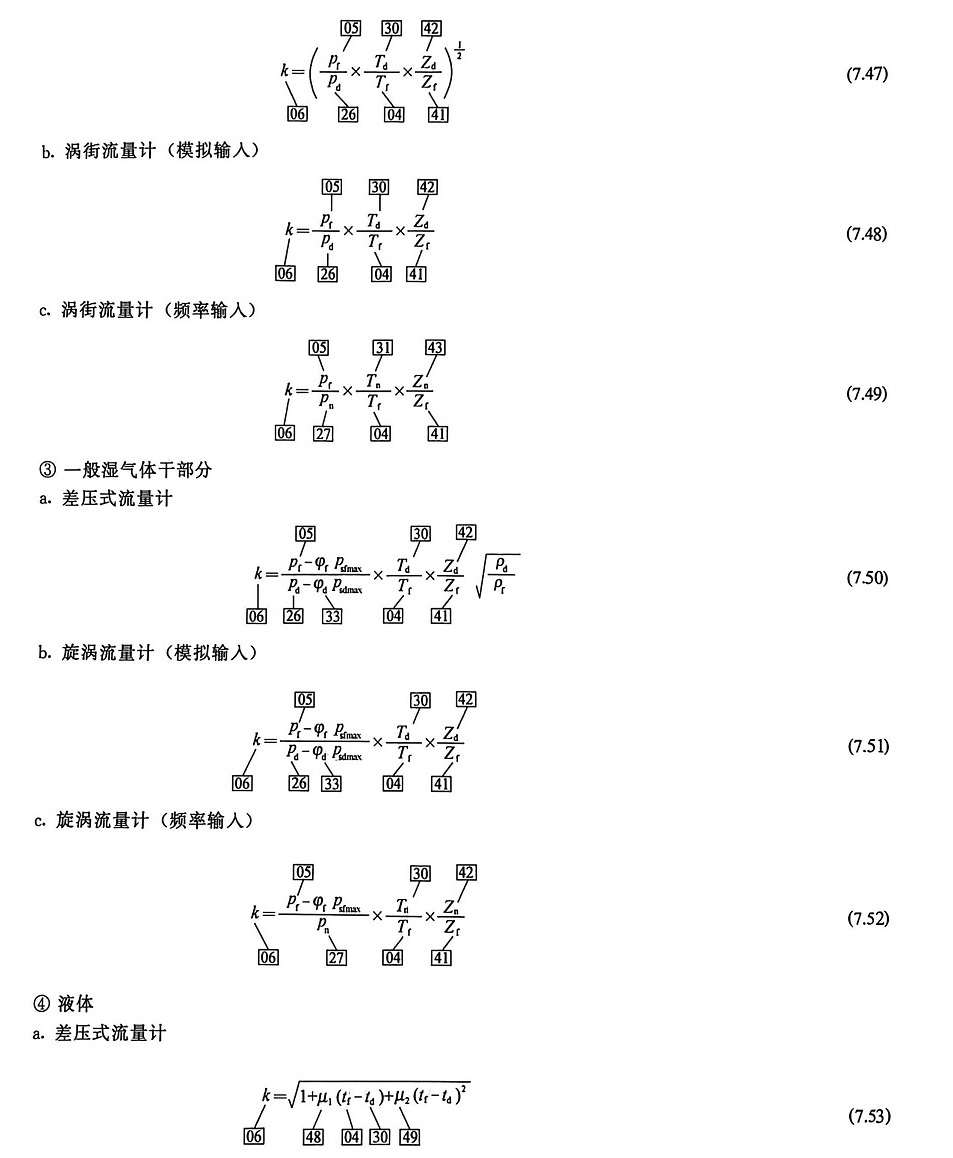

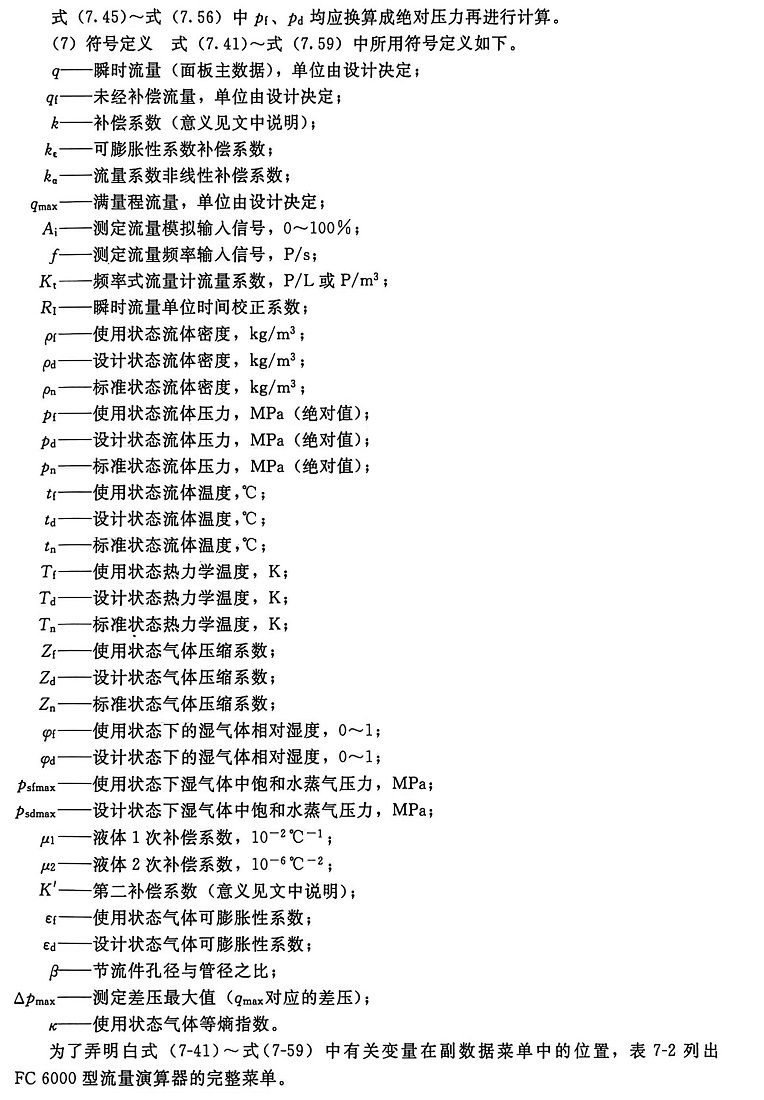

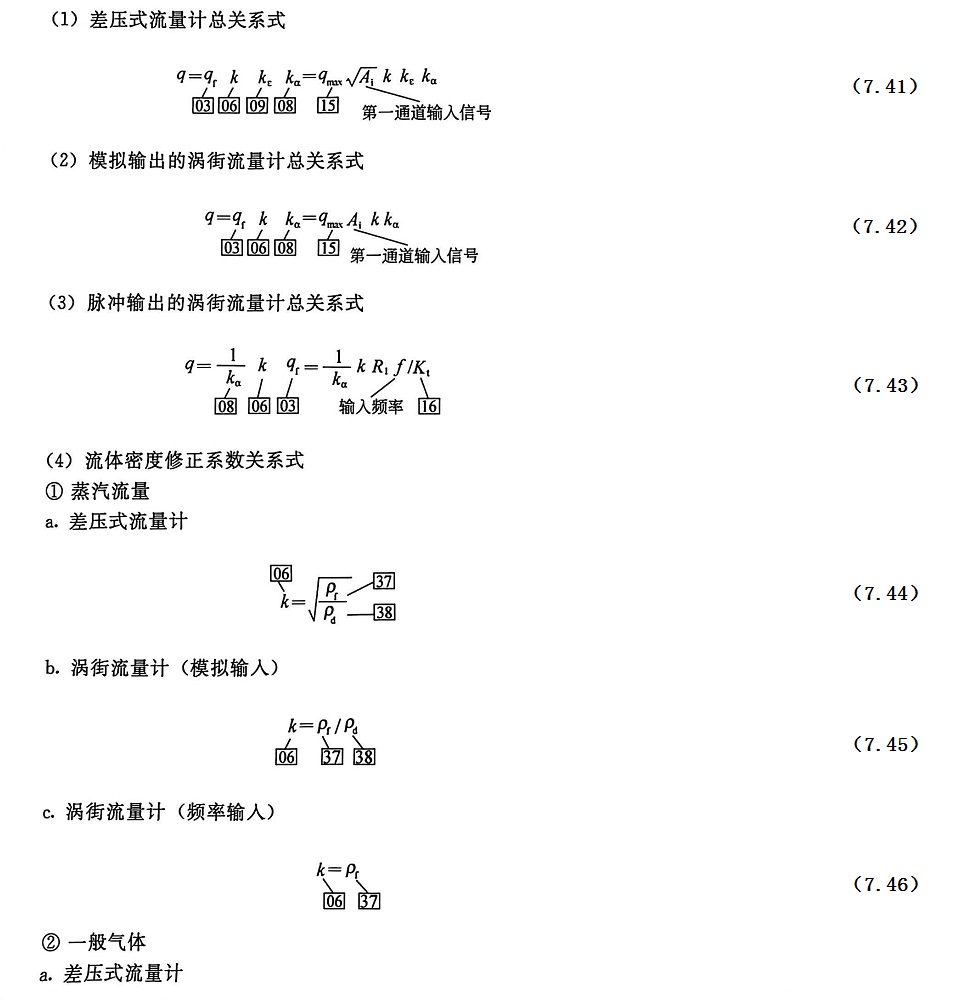

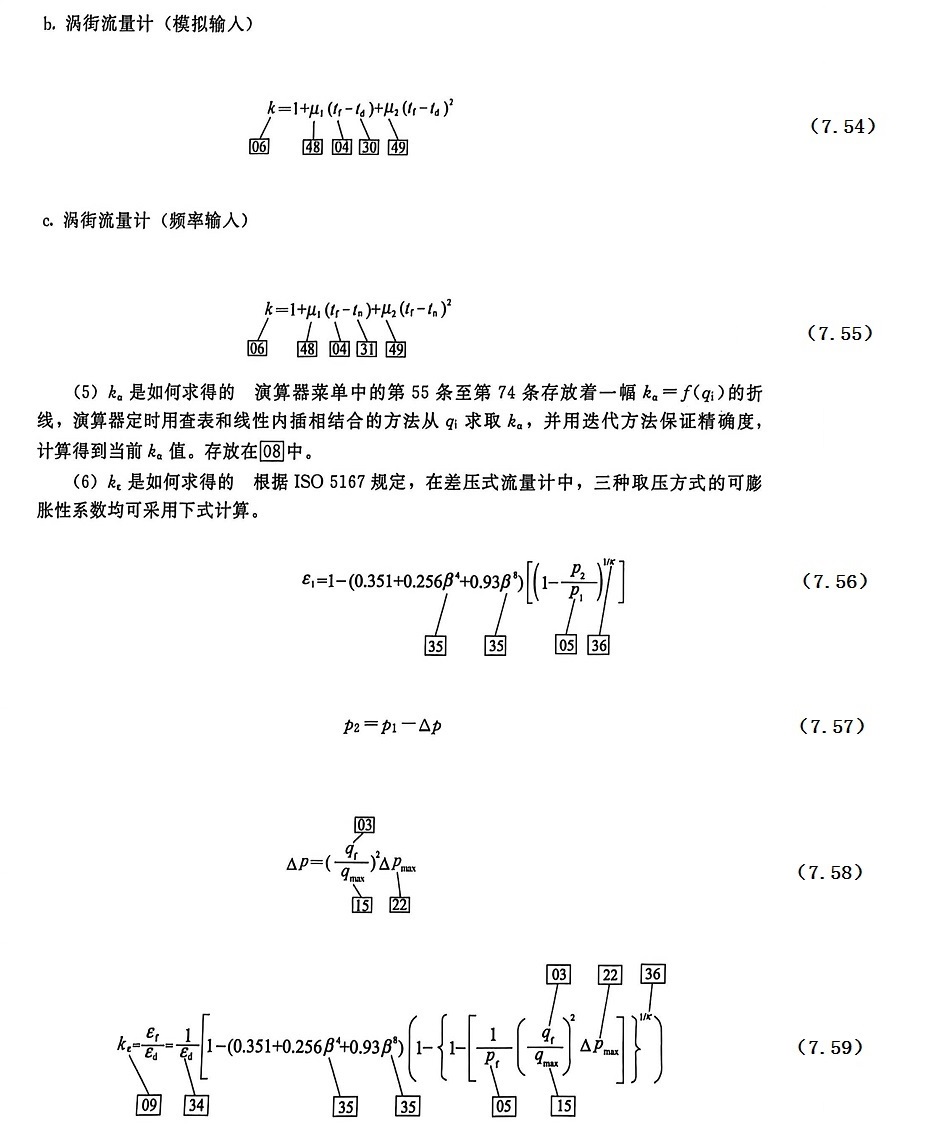

下面所列舉的關系式中，流量測量方法以差壓流量計和渦街流量計(模擬輸出和脈沖輸出)為例，而流體則以過熱蒸汽和空氣為例。方框中數字為副數據窗口編號。行號定義見(7)。
在對流量演算器進行檢查和校驗中，這些關系式是很有用的，尤其是在流量顯示數據不正?；驊岩善洳徽r(shí)，可從關系式中各因式所對應的數據窗口讀出各中間結果，并對這些結果進行分析，進而找出癥結所在。
